PT-IPR09001のご紹介
H8SX / 1653 汎用CPUボード
基板仕様
|
No |
名称 |
仕様 |
備考 |
|---|---|---|---|
|
１ |
CPU |
H8SX/1653(32BITS) |
|
|
２ |
ROM |
385KBytes |
フラッシュ |
|
３ |
RAM |
40KBytes |
CPU内臓 |
|
４ |
バックアップRAM |
128KBytes |
|
|
５ |
EEPROM |
128KBytes |
|
|
６ |
時計IC |
RTC |
|
|
７ |
RS-232C |
2CH |
|
|
８ |
RS-485 |
1CH |
|
|
９ |
ロータリＳＷ |
2桁 |
|
|
１０ |
ＤＩ |
16点 |
LED付 |
|
１１ |
ＤＯ |
16点 |
LED付 |
|
１２ |
LED |
8点 |
|
|
１３ |
寸法 |
160X120 |
|
|
１４ |
電源 |
DC5V2A |
|
|
１５ |
リセットSW |
有り |

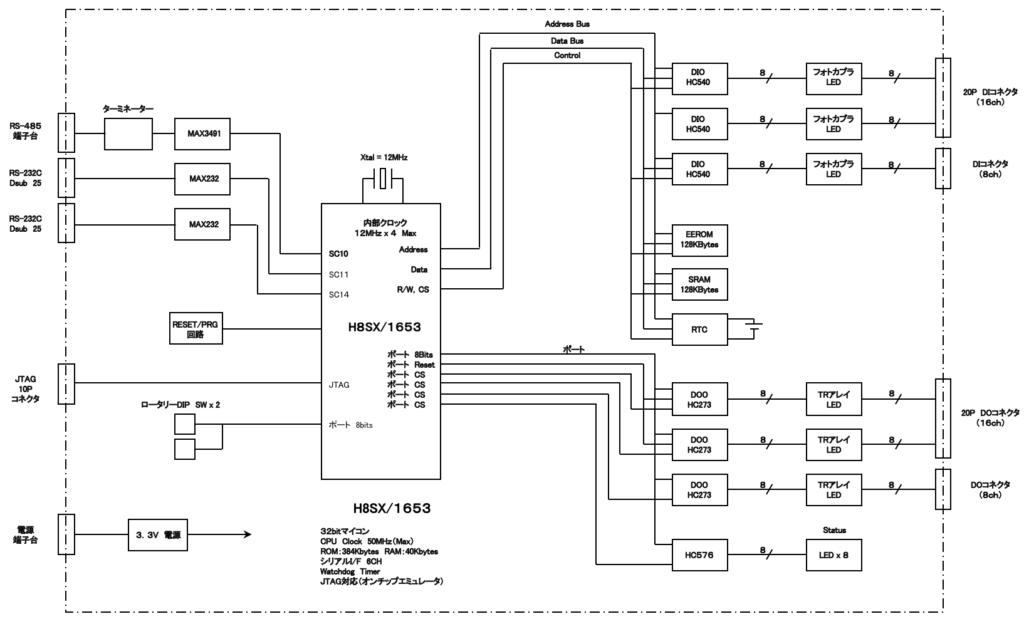

ハードウェアブロック図

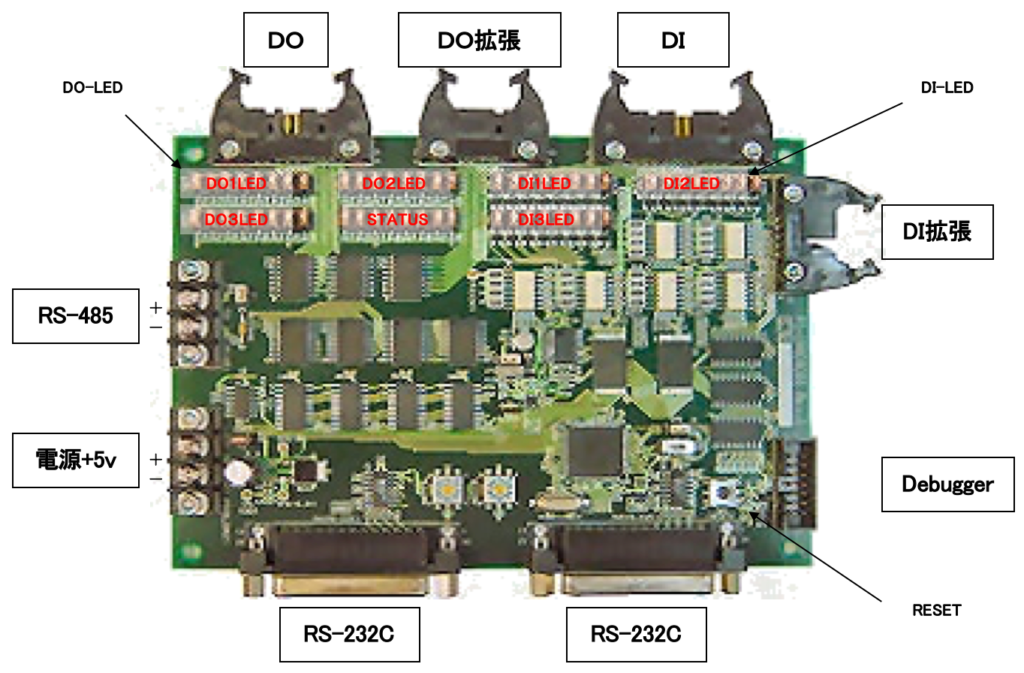

基板実装配置図
